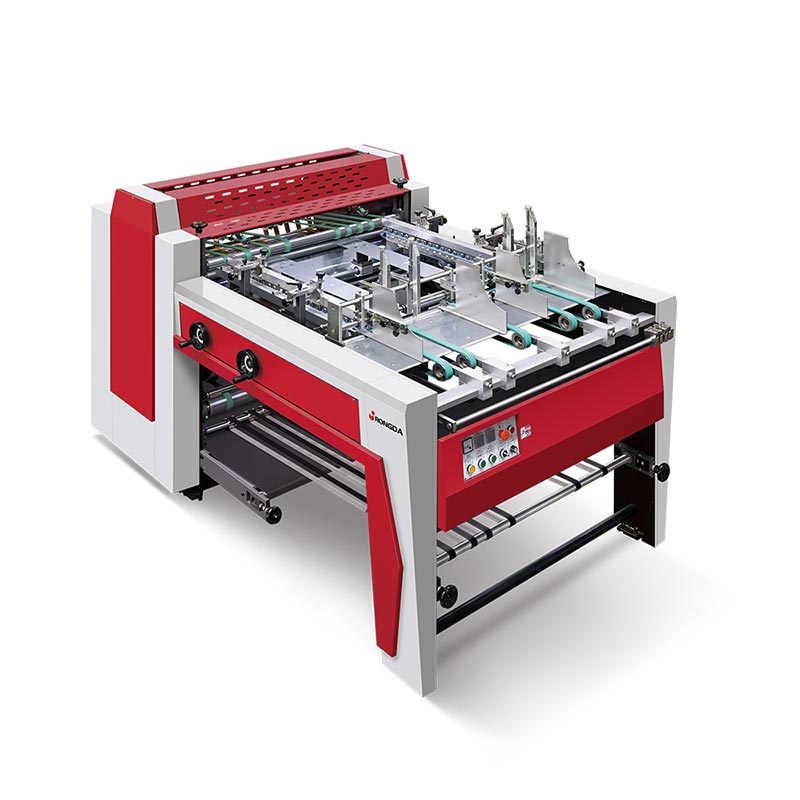

Pilkų lentų griovelių staklės

„Rongda Gray Board Grooving Machine“ yra speciali pilkojo kartono ir kartono apdorojimo įranga. Jo pagrindinė funkcija yra atidaryti didelio tikslumo, lygų kraštą, tiksliai valdyti V formos griovelį ant popieriaus gaminių, lengvai sulenkti, kad būtų gautas aukštos kokybės, aiškus kartono kontūras.

Įrenginys turi šias pagrindines funkcijas:

Visų pirma, tikslus V formos lizdas: tai pagrindinė pilkos lentos išpjovimo mašinos funkcija. The dideliu greičiu besisukantis V formos peiliukas išpjauna tikslius V formos griovelius medžiagos paviršiuje, užtikrindamas lygų kraštų ir be įbrėžimų.

Antra, galima reguliuoti griovelio gylį: mašina gali būti pagrįsta skirtingų medžiagų storiu tiksliai valdykite griovelio gylį. Jo veikimo principas yra "Tikslus įpjovimas į pilką plokštės sluoksnį, išvengti audinių pažeidimo“, kad po to būtų užtikrintas gatavo produkto struktūrinis tvirtumas ir kokybė lenkimas. Patyrę operatoriai gali rankiniu būdu reguliuoti griovelio gylį, reguliuodami ašmenis.

Trečia, gamybos efektyvumas yra didelis: palyginti su tradiciniu rankiniu valdymu, gamybos efektyvumas technikos padidinama kelis kartus, o operatorių darbo intensyvumas gerokai sumažėja. Vienas asmuo gali valdyti ir valdyti visą mašiną, kad būtų pasiekta efektyvi ir stabili nuolatinė gamyba.

Produkto parametras (specifikacija)

Rongda pilkųjų lentų griovelių mašinų struktūra: tvirtas ir patikimas pramoninis modelis

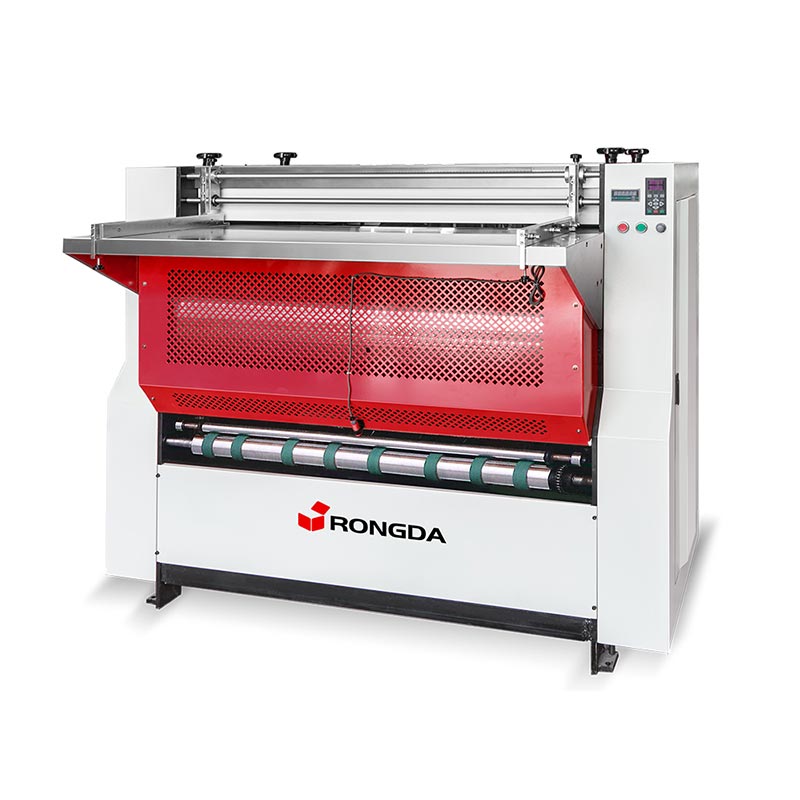

Aukštos kokybės pusiau automatinė pilkų lentų griovelių staklės, jos konstrukcinis dizainas turi būti tiek tvirtas, tiek racionalumo. Toliau pateikiama sisteminė pagrindinių komponentų struktūrinių principų analizė:

Rėmas (kietas pagrindas): pagrindiniame rėme yra sutirštinto plieno plokštė ir aukštos kokybės ketaus kompozicinė konstrukcija. Šis konstrukcijos stabilumas yra fizinis pagrindas norint pasiekti apdirbimo tikslumą.

2. Perdavimo sistema (galios perdavimo šerdis):

Perdavimo platforma: įranga turi dvigubo tiektuvo tiekimo konstrukcijos dizainą, kuri gali atlikti du apdorojimą procedūras tuo pačiu metu. Naudojant presavimo ritinėlio tipo automatinį korekcijos įtaisą, apdirbimo tikslumas gali siekti ± 0,2 mm, o tai efektyviai užtikrina apdirbamo matmenų nuoseklumą produktų.

3. Griovelių mazgas (apdirbimo vykdymo blokas):

Įrankio komponentai: volframo karbido (karbido) peilis, jo atsparumas dilimui ir atsparumas aukštai temperatūrai nei įprastas greitaeigis plienas kelis kartus didesnis.

Savybės:

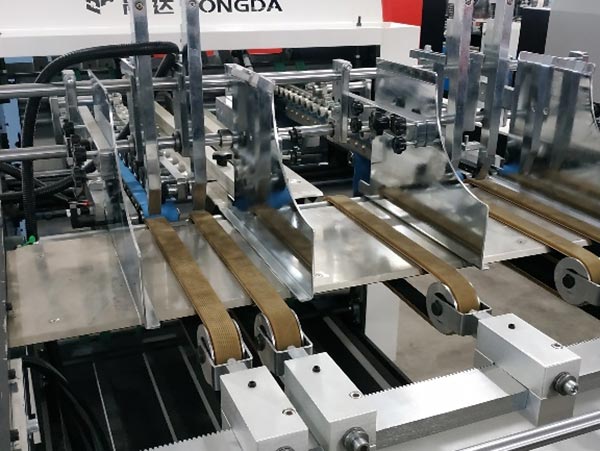

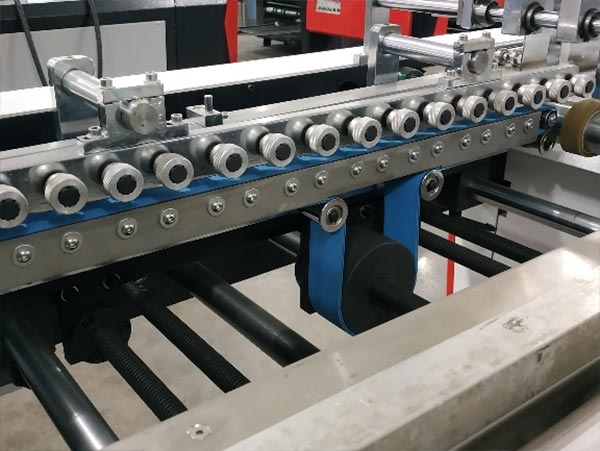

1. Du tiektuvai, maitinami per apatinį diržą. Jis gali važiuoti nesustodamas.

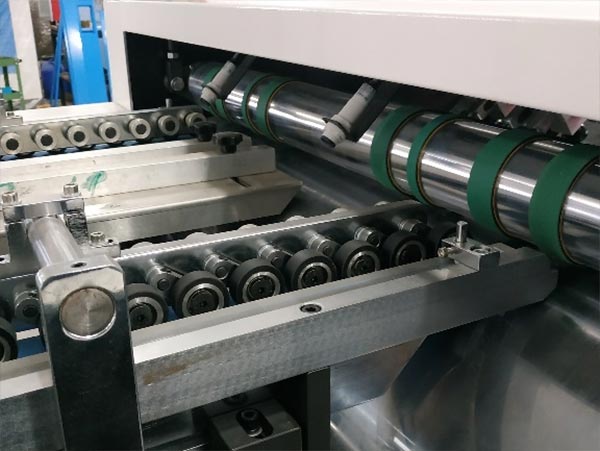

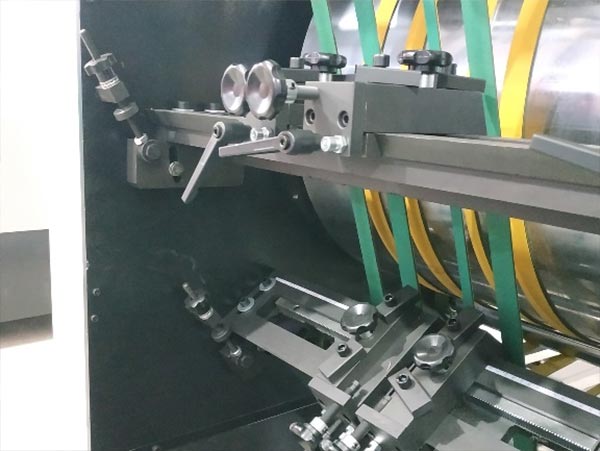

2. Pailgintas korekcinis įtaisas užtikrina kartono transportavimo padėtį ir pjovimo tikslumą.
3. Guoliai dedami į diržo vidų, kad prailgintų diržo tarnavimo laiką.

4.Skaičiavimo įrenginys.
5. Mašinoje yra 9 peiliai, kuriuos galima reguliuoti nuo 80 iki 135 laipsnių, kad atitiktų skirtingus gamybos poreikius.

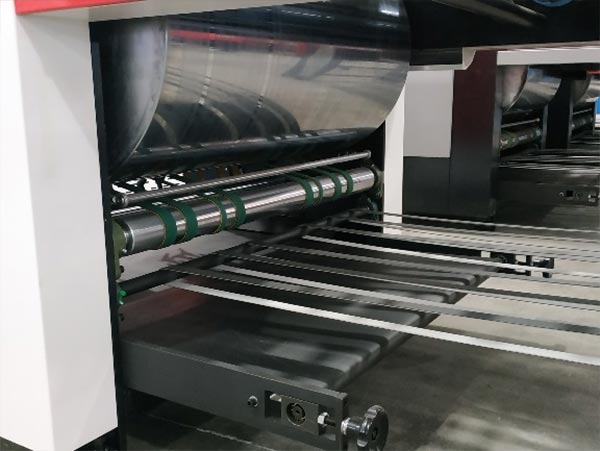

6.Atliekų konvejerio juosta gali atskirti gatavą produktą nuo atliekų, sumažinti darbo intensyvumą ir pagerinti gamybos efektyvumą.

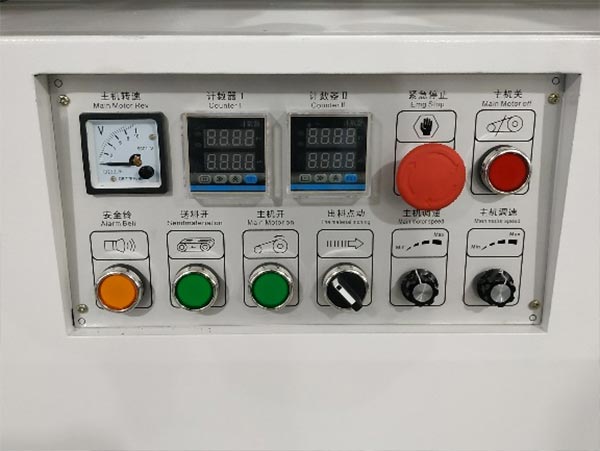

7. Valdymo skydelyje yra piktogramos, o operacija yra paprasta ir lengvai suprantama.

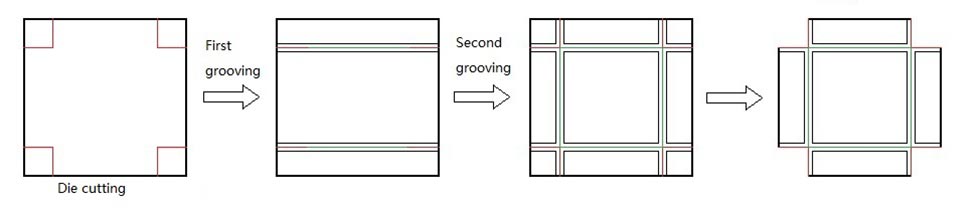

Darbo eiga:

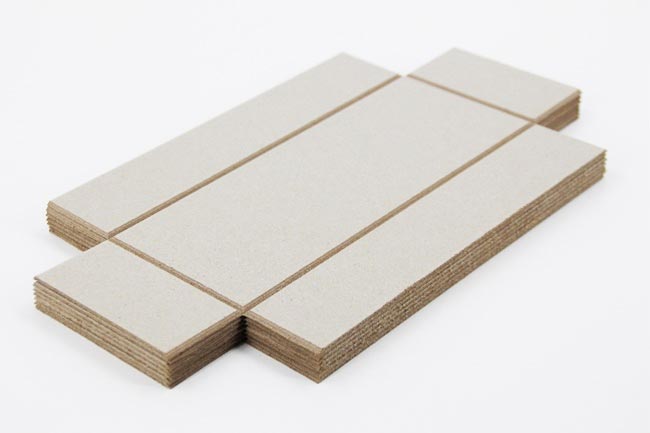

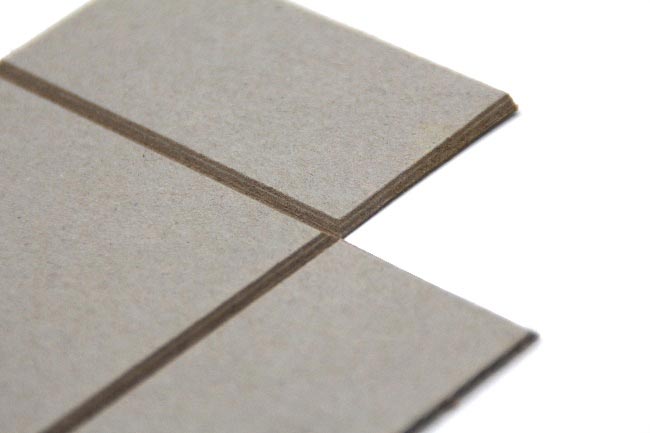

Pavyzdys:
